هادی آلومینیومی پرظرفیت با مغزی کامپوزیتی (ACCC)

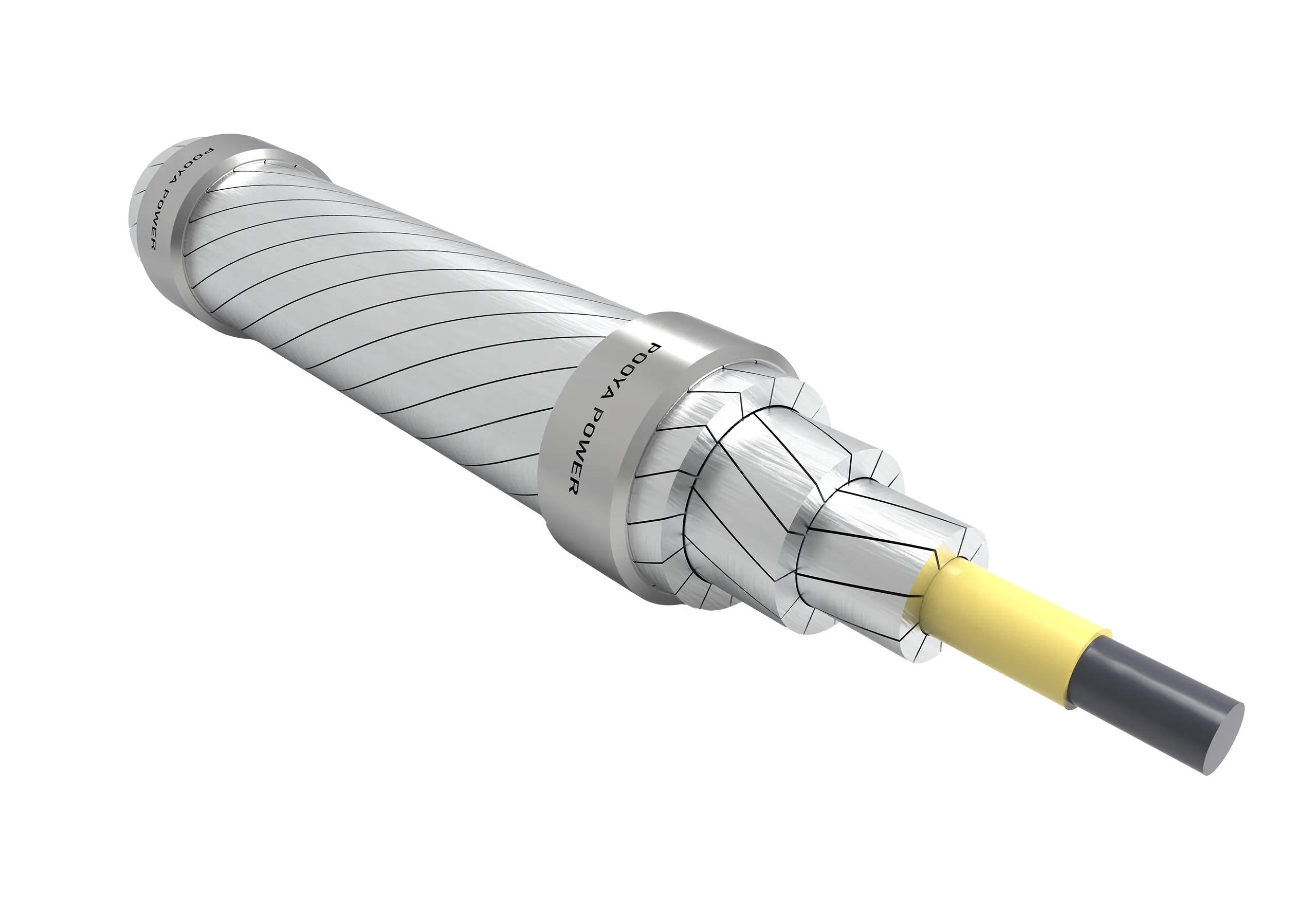

هادی آلومینیومی پرظرفیت با مغزی کامپوزیتی (ACCC)، از دو يا چند لايه مفتول آلومينيوم آنيل شده ذوزنقه ای شكل (TW)، دور يك رشته مغزی كامپوزيتي ساخته مي شود. مغزی كامپوزيتي به نسبت مغزی فولادی استفاده شده در هادی ACSRاز استحكام بالاتری برخوردار است، در حالي كه وزن آن كمتر از 0.25 مغزی فولادی است.
هادی آلومینیومی پرظرفیت با مغزی کامپوزیتی (ACCC)، با استفاده از آلومینیوم آنیل شده مقاومت الکتریکی هادی را کاهش داده و ظرفیت حرارتی آن را افزایش می دهد. یک هادی ACCC در قطر مشابه با هادی ACSR از 0.28 درصد آلومینیوم بیشتر بهره می برد، در حالی که در همان قطر یکسان دارای وزن کمتر است. در کنار استفاده از آلومینیوم بیشتر تحمل حرارتی این هادی بیش از 200 درجه سانتیگراد است که سبب می شود ظرفیت انتقال هادی ACCC نسبت به هادی ACSR، تا دوبرابر افزایش یابد. ضریب انبساط طولی کم این هادی سبب میشود که افزایش طول چندانی را در حالت افزایش دما نداشته باشد و Sag سیم در این حالت بسیار ناچیز است به همین علت این سیم جز سیم های با دمای کاری بالا و شکم کم می باشد.
استحکام کششی بالاتر این هادی نسبت به هادی ACSR سبب افزایش اسپن سازه ها خواهد شد و صرفه جویی قابل توجهی را در این زمینه به همراه خواهد داشت. حذف فولاد در مغزی این سیم و استفاده از مغزی کامپوزیتی سبب حذف اثر گالوانیکی شده و موجب افزایش طول عمر این هادی به نسبت سایر هادی ها می گردد. شکل ذوزنقه ای شکل هادی نیز سبب فشرده شدن هادی شده و نفوذ آلودگی را کاهش می دهد.
مزایا هادی ACCC:
- مقاومت در برابر خوردگی
- هدایت الکتریکی بیشتر و مقاومت الکتریکی کمتر
- وزن کمتر و استقامت کششی بیشتر
- طول عمر بالاتر و شکم کمتر
- انتقال توان بالاتر در شرایط مشابه در مقایسه با هادی های متداول
به منظور شناخت بهتر هادی ACCC، در جدول زیر(در شرایط قطر یکسان)، مقایسه ای با هادی ACSR/GA که شناخته شده و متداول در صنعت برق کشور است، انجام شده است.
ردیف | موضوع | مقایسه هادی ACCC نسبت به هادی ACSR/GA | وضعیت هادی ACCC |
1 | مقاومت الکتریکی | بین 23 تا 30 درصد کمتر | √ |
2 | ظرفیت بار عبوری در شرایط ثابت ماندن تلفات | بین 11 تا 15درصد بیشتر | √ |
3 | ظرفیت بار عبوری در شرایط حداکثر دمای کاری | 200 درصد بیشتر | √ |
4 | استحکام کششی | بین 25 تا30 درصد بیشتر | √ |
5 | وزن | تقریبا 4 درصد کمتر | √ |
6 | نسبت کشش به وزن | 25 درصد بیشتر | √ |
7 | فلش سیم | کمتر | √ |
8 | امکان افزایش اسپن دکل | بیشتر | √ |
9 | خوردگی سیم | کمتر | √ |
10 | طول عمر | بیشتر | √ |
11 | قیمت هادی | بیشتر | X |
12 | هزینههای احداث خط | کمتر | √ |
13 | هزینههای بهرهبرداری خط | کمتر | √ |
High-capacity aluminum conductor with composite core (ACCC), using annealed aluminum, reduces the electrical resistance of the conductor and increases its thermal capacity. An ACCC conductor of the same diameter as an ACSR conductor uses 0.28% more aluminum, while weighing less for the same diameter. In addition to the use of aluminum, the thermal tolerance of this conductor is more than 200 degrees Celsius, which causes the transmission capacity of the ACCC conductor to double compared to the ACSR conductor. The low coefficient of longitudinal expansion of this conductor causes that it does not increase in length in the case of increased temperature, and the wire sag is very small in this case, for this reason, this wire is one of the wires with high working temperature and low Sag.
The higher tensile strength of this conductor compared to the ACSR conductor will increase the span of structures and will bring significant savings in this field.
The removal of steel in the core of this wire and the use of a composite core eliminates the galvanic effect and increases the life of this conductor compared to other conductors. The trapezoid shape of the conductor also causes the conductor to be compressed and reduces the penetration of pollution.
In short, comparing the ACCC conductor with the ACSR conductor, it can be said that it has higher tensile strength and longevity, and twice the transmission capacity, and its Sag is also less.
ACCC Conductor Benefits:
Corrosion resistance
More electrical conductivity and less electrical resistance
Less weight and more tensile strength
Longer life and less belly
